Exemplareigenschaften werden, wie in der Stückliste, in fetter, blauer Schrift gezeigt:
Grundsätzliches

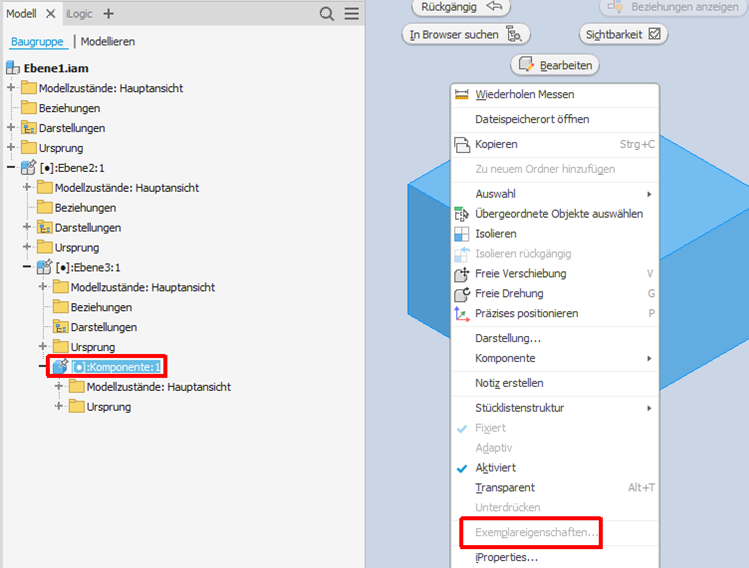

Im Inventor kann man keine Exemplareigenschaften an Exemplare vergeben, die nicht auf der aktiven Ebene liegen:

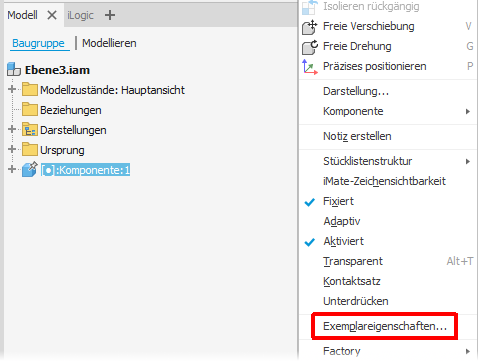

Dies geht nur auf der aktiven Ebene:
Mit dem „Inventor-Tools iProperty-Browser“ können Exemplareigenschaften auch an Komponenten in „tieferen Ebenen“ verwaltet werden (Beispielbaugruppe über 3 Ebenen):
„Ebene3“ in neuem Fenster geöffnet:
Exemplareigenschaften werden in der Stückliste aber immer „nach oben durchgereicht“:
Eigenschaften übertragen (Pinsel)
Ist ein Exemplar mit Eigenschaften markiert, so wird der Schalter für „Eigenschaften übertragen“ aktiv.
Die übertragbaren Eigenschaften werden angezeigt und können ab-/angewählt werden:
Die Zielexemplare können einzeln angeklickt werden oder mehrere mit Kreuzen/Fenster ausgewählt werden.
Suchen (Lupe)
Das Suchergebnis wird in einer Tabelle gezeigt. Es können einzelne oder mehrere Zeilen markiert werden. Die zugehörigen Exemplare werden im Grafikfenster farblich markiert:
