INVENTOR | Tools

In vielen Texteingabefeldern für Dateinamen und Verzeichnisse können Platzhalter verwendet werden, die bei geöffnetem Dokument ausgewertet werden. So kann z.B. eine Datei in ein Verzeichnis exportiert werden, dessen Namen aus dem Inhalt eines iProperties gebildet wird:

Im folgenden werden die verschiedenen Platzhalter beschrieben.

Für Inventor-Projekteigenschaften können folgende Platzhalter verwendet werden:

• %ProjName%: Der Name der Projektdatei ohne Pfad und Endung (Bsp: Samples)
• %ProjVerz%: Der vollständige Pfad zur Projektdatei
• %Workspace%: Der vollständige Pfad zum Arbeitsbereich

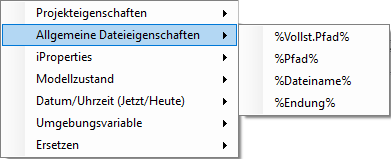

• %Vollst.Pfad%: Der vollständige Pfad der aktiven Datei
• %Pfad%: Der Pfad/das Verzeichnis der aktiven Datei ohne \ am Ende.
• %Dateiname%: Der Name der aktiven Datei ohne Endung
• %Endung%: Die Endung der aktiven Datei ohne führenden Punkt

Beispiele:

Inventor-Tools-Konfiguration → Register Export → Export-Dateiname
Ergibt z.B. aus „Einpresswerkzeug_Ventilsitzhülse.idw“ beim Export als TIFF:
„Einpresswerkzeug_Ventilsitzhülse_idw.tif“

Name für eine IDW generieren, die im gleichen Verzeichnis liegt und den gleichen Namen hat wie die aktive Modelldatei: %Pfad%\%Dateiname%.idw

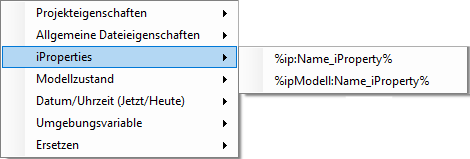

Der Inhalt eines iProperty kann folgendermaßen verwendet werden:
%ip:Name_iProperty%

Bezieht sich die Abfrage auf eine Zeichung, so kann innerhalb der Zeichnung zwischen iProperty der Zeichnung und iProperty vom Modell der Erstansicht unterschieden werden:
Verwenden Sie in diesem Fall %ipModell:Name_iProperty%

Sie können das Datum/die Uhrzeit des Exports verwenden:

Die einzelnen Angaben innerhalb des Platzhalter %dt:…..% haben folgende Bedeutung (GROß/kleinschreibung beachten!):

Beispiel 04.03.2014, 20:45:41

• Jahr: yy = 14 yyyy=2014
• Monat: MM=03 MMM=Mrz MMMM=März
• Tag: dd=04 ddd=Di dddd=Dienstag
• Stunde: HH=20
• Minute: mm=45
• Sekunde: ss=41

Die zurück gegebenen Texte sind leer, wenn die Quelldatei keine Zeichnung ist.

Der Ausdruck eines Parameters: %fx:Name_Parameter%
(Bei Einheit „mm“ oder „grd“ werden folgende Nullen entfernt: bsp. aus „0,500 mm“ wird „0,5 mm“.)
z.B. %fx:Stärke% (Blechparameter)

Der Name des Werkstoffs, falls Bauteil:
%Werkstoff%

Alternativ:
%Material%

Der vom Platzhalter ermitteltet Text kann beschnitten werden, z.B. nur die ersten 2 Zeichen.

Direkt hinter dem Platzhalter, vor dem abschließenden %, wird in Klammern die Startpostion und die Anzahl der Zeichen geschrieben, durch Komma getrennt.

Beispiel:

W:\ZEICHNUNGEN\%Dateiname(1,1)%\%Dateiname(1,2)%\%Dateiname%.%Endung%

Beim Speichern vom 364846.idw wird folgender Pfad erzeugt:

Die Anzahl der Zeichen (zweiter Wert) kann beliebig groß sein. Ist Start + Anzahl größer als die tatsächliche Länge vom Text, wird bis zum Ende des Textes gelesen.

Beispiel:

%Dateiname(4,256)%

liest ab dem vierten Zeichen bis zum Ende.

Es kann ein Teil von hinten zählend gelesen werden. Hierzu wird nur ein Wert angeben, mit MInus davor.

Beispiel:

%Dateiname(-6)%

liest die letzten sechs Zeichen. Ist der Wert größer als die tatsächliche Länge des Textes, so wird der ganze Text ausgelesen.

Hiermit können Sie z.B. beim Export einen Teil eines Pfades ersetzen, um eine Ordnerstruktur abzubilden.

Syntax ist ERSETZE(Text?Alt|Neu)

Im Text, Alt gegen Neu ersetzen.

Beispiel: ERSETZE(%Pfad%? C:\Inventor-Arbeitsordner\ | X:\)

macht aus %Pfad% = C:\Inventor-Arbeitsordner\Kunde_ABC\123\456 –> X:\Kunde_ABC\123\456

Als Trennzeichen wurden ? und | gewählt, da diese nicht in Pfadangaben vorkommen (dürfen).

„C:\Daten\CAD\Fertigung\%Werkstoff% - %fx:Stärke%“ ergibt
„C:\Daten\CAD\Fertigung\Stahl - 0,5 mm“

Projektname = Name des Kunden:
„C:\Daten\CAD\%ProjName%“ ergibt
„C:\Daten\CAD\Schmitz“

%Dateiname%_%dt:yyyy-MM-dd_HH-mm-ss% ergibt z.B. „Bauteil1_2014-03-04_20-45-41.ipt“

Es können Windows-Umgebungsvariablen verwendet werden, eingeschlossen durch %.
Bsp: #%userprofile%
Mein Anmeldename: CH
Ergebnis: „C:\Users\CH“
