Die hier beschriebenen Funktionen dienen zum Platzieren, Bearbeiten und Aktualisieren von Barcode auf der Zeichnung. Der Inhalt kann ein fester Wert oder der Wert eines iProperty sein und es stehe viele verschiedene Kodierungen zur Auswahl.
Anmerkung: Im Gegensatz zu vorherigen Versionen wird der Barcode als Bild in einem skizzierten Symbol abgelegt.

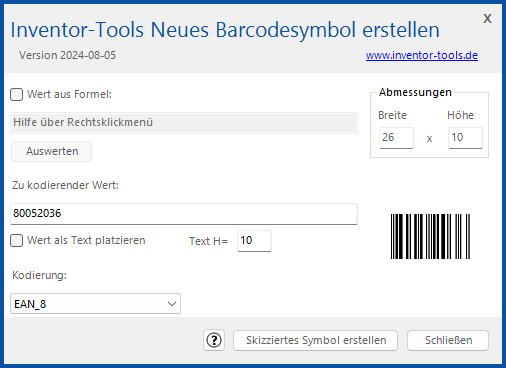

Barcode neu
Wert aus Formel
Ist dieser Haken aktiv, wird im oberen Feld eine Formel eingegeben. Dies dürfen die im Anhang beschriebenen Inventor-Tools-Platzhalter sein, typischerweise ein iProperty.
Ist der Haken nicht aktiv, kann der zu kodierende Wert fest eingetragen werden.
Abmessungen
Dies ist die Breite und Höhe des Symbols in mm.
Wert als Text platzieren
Mit dieser Option wird der zu kodierende Wert als Text unten zentriert platziert.
Kodierung
Stimmen Kodierung und Format des Wert überein, wird rechts eine Vorschau des Barcodes gezeigt.
Barcode bearbeiten
Wählen Sie den zu bearbeitenden Barcode auf dem Blatt aus.
Aktualisieren
Aktualisiert alle platzierten Barcode-Symbole. Dies ist dann erforderlich, wenn ein Barcode den Wert eines iProperties verwendet und sich dessen Wert geändert hat.
In der Inventor-Tools Konfiguration „Beim Speichern allgemein“ kann eingestellt werden, dass bei jeder Speicherung der Zeichnung Barcodesymbole aktualisiert werden. Wenn dies erfolgt ist, ist der manuelle Aufruf dieser Funktion hinfällig.
