Die Inventor-Tools Stückliste
Die Inventor-Tools Stückliste bietet eine umfangreich konfigurierbare Ausgabe und Filterung Ihrer Baugruppeninformationen. Die Ausgabe kann, basierend auf einer Excel-Vorlagen, in eine xlsx erfolgen, oder als csv-Datei z. B. zur Übernahme in eine Warenwirtschaft.
iProperties der Baugruppe können in einen Stücklistenkopf geschrieben werden und die Spalten sind frei konfigurierbar, unabhängig von der Stücklistenkonfiguration in der Baugruppe.
Bereich Export/Konfiguration

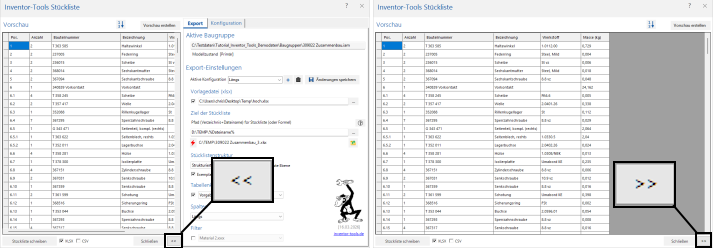

Der rechte Bereich Export/Konfiguration kann über den Doppelpfeil-Schalter ein- oder ausgeblendet wertden:
Export
Konfigurationen verwalten

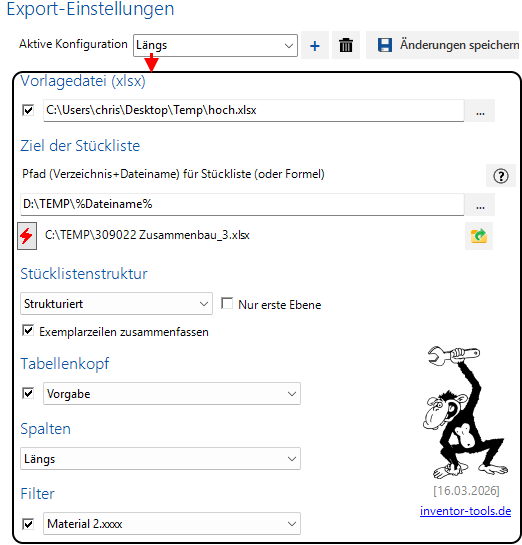

Im Bereich “Aktive Konfiguration” können verschiedenen Konfigurationen verwaltet werden. Eine Konfiguration speichert die darunter gemachten Eingaben (schwarzer Rahmen):
Um eine neue Konfiguration zu erstellen, geben Sie im Auswahlfeld neben “Aktive Konfiguration” den neuen Namen ein und klicken auf +.
Die aktive Konfiguration kann durch Klick auf
gelöscht werden.
Vorlagedatei (xlsx)
Die Vorlagedatei wird gemäß der aktiven Konfiguration befüllt und im Ziel abgespeichert.
Ziel der Stückliste
Hier kann ein Pfad absolut angegeben werden, oder dynamisch aus Platzhaltern zusammengesetzt werden. Die Platzhalter können über das Kontextmenü (Rechtsklick in Texteingabefeld) ausgewählt werden.
Beispiel: C:\...\Stückliste_%Dateiname%_%dt:s%
Der Name der xlsx beginnt mit “Stückliste_”, gefolgt vom Dateiname der Baugruppe, einem Unterstrich und aktuelles Datum+Uhrzeit im alphanumerisch sortierbaren Format. Siehe auch Dokumentation Platzhalter.
Konfiguration

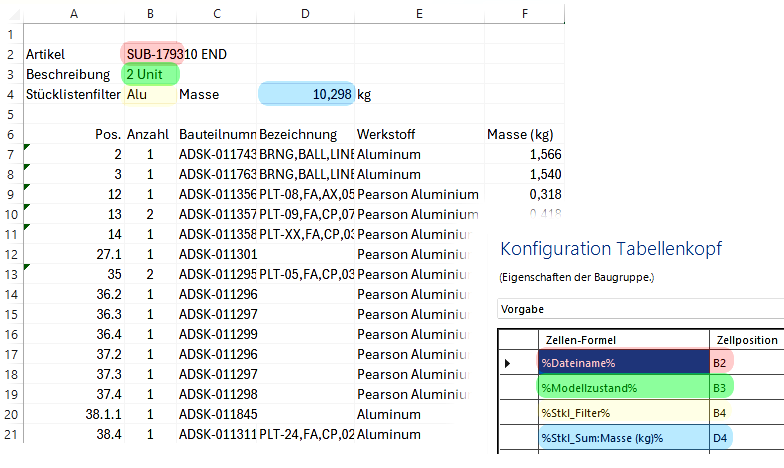

Tabellenkopf

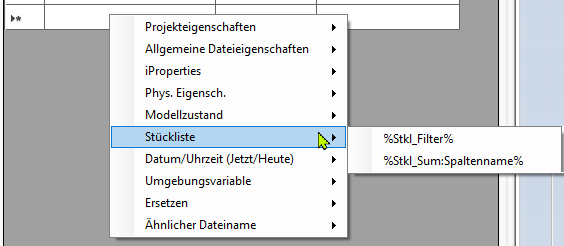

Hier können Sie mittels Rechtsklick in eine Zelle der Spalte “Zellen-Formel” ein Kontextmenü aufrufen, mit vordefinierten Platzhaltern. Zum Thema Platzhalter haben wir eine eigene Seite mit Beispielen.
Es werden hier immer die Eigenschaften der Hauptbaugruppe verwendet.
Folgende stücklistenspezifische Eigenschaften können im Tabellenkopf angezeigt werden:
Der Name des aktiven Filters, falls gewählt: %Stkl_Filter%
Die Summe einer Spalte: %Stkl_Sum:Spaltenname%. Zur korrekten Berechnung sollte die Spalte ANZAHL verfügbar sein. Dann wird vor der Aufsummierung der Zellen-Wert mit der ANZAHL multipliziert.
Beispiel: Es gibt eine Spalte “Werkstoff” und “Masse”. Der Zeilenfilter zeigt nur Zeilen mit Werkstoff gleich “2.*”. %Stkl_Sum:Masse % würde dann nur Gesamtmasse aller 2.xxx Werkstoffe anzeigen.
Evtl. vorhandene Einheiten hinter den Zahlen werden ignoriert!
Beispiel:
Tabellenspalten
In der Registerkarte Tabellenspalten geben Sie an, welche Eigenschaften in welchen Bereich geschrieben werden.

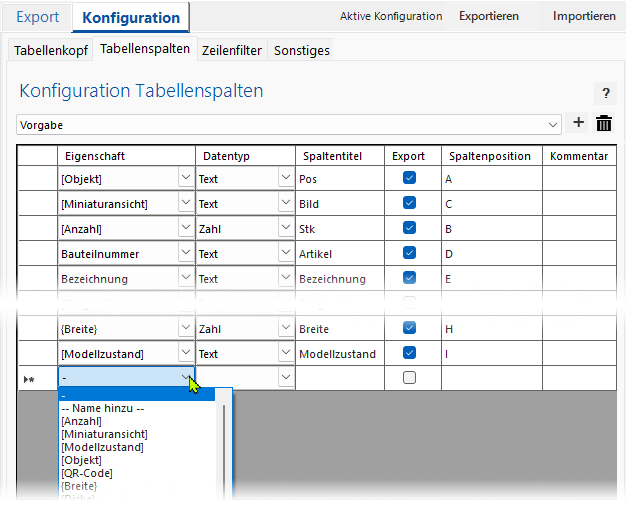

In der Auswahlliste Eigenschaft werden vordefinierte Spalten, die keine iProperties sind, in eckiger Klammer aufgelistet:
- [Anzahl]
- [Miniaturansicht]
- [Modellzustand] (Modellzustand vom Exemplar*)
- [Objekt] (Positionsnummer)
- [QR-Code] (Wert einer anderen, frei wählbaren Spalte)
* Damit Modellzustände korrekt aufgelistet werden, muss die Zusammenfassung von Exemplarzeilen deaktiviert sein:
Benutzerdefinierte iProperties werden in geschweiften Klammern angezeigt {} und können über den ersten Eintag in der Liste “– Name hinzu –” hinzugefügt werden.
Spalten, die als Typ Zahl deklariert sind, können formatiert werden. Die Einheiten dienen nur als Umrechnungsfaktor und werden in der Spalte nicht angezeigt! (Es bleibt eine Spalte vom Typ Zahl.)

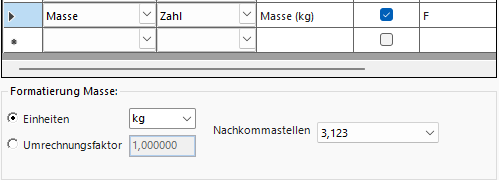

Bespiel Masse:

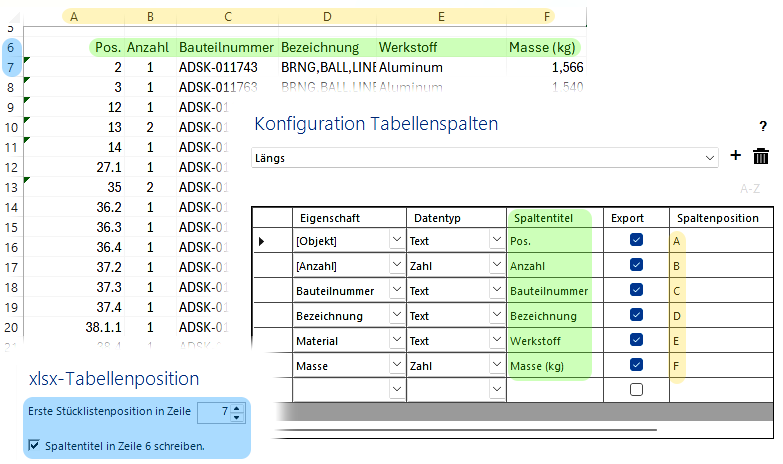

Im unteren Bereich der Registerkarte “Tabellenspalten” geben Sie die Zeile an, in der die erste Stücklistenposition geschrieben wird. Optional können die Spaltentitel in der Zeile darüber angezeigt werden.
Zahlen können als Text in die xlsx geschrieben werden. Hierbei kann zwischen einer Formatierung als Text, oder zusätzlich ein Hochkomma voran, gewählt werden.
Beispiel:
Zeilenfilter
In dieser Registerkarte können Sie Filter definieren, um nur bestimmte Zeilen in die Tabelle auszugeben.
Zeilenfilter bestehen aus einem Filternamen und einer Filterdefinition. In der rechten Spalte befindet sich eine Schaltfläche, über die der Filter-Assistent geöffnet wird.
In der oberen Zeile bestimmen Sie eine Filterbedingung, die dann durch Klick auf “Hinzu” in die Filter-Syntax übersetzt wird. Im unteren Bereich können Sie bis zu drei Sortierungen angeben:
Eine vorhandene Zeile kann mit Doppelklick komplett markiert werden und diese wird dann in die obere Leiste geladen. Die Schaltfläche “Hinzu” ändert sich dabei in “Ersetzen”.
Allgemeine Hinweise:
Texte werden im Suchbegriff in Hockommas gesetzt.
Platzhalter für ÄHNLICHE Texte ist % oder *. Es ist also ‘DIN%’ und ‘DIN*’ erlaubt. Ebenso ‘%Alu%’ oder ‘*937’
Als Dezimaltrennzeichen wird im unteren Textfeld ein Punkt verwendet, auch wenn Sie im Eingabefeld für “Vergleichswert” ein Komma verwenden:
Sonstiges

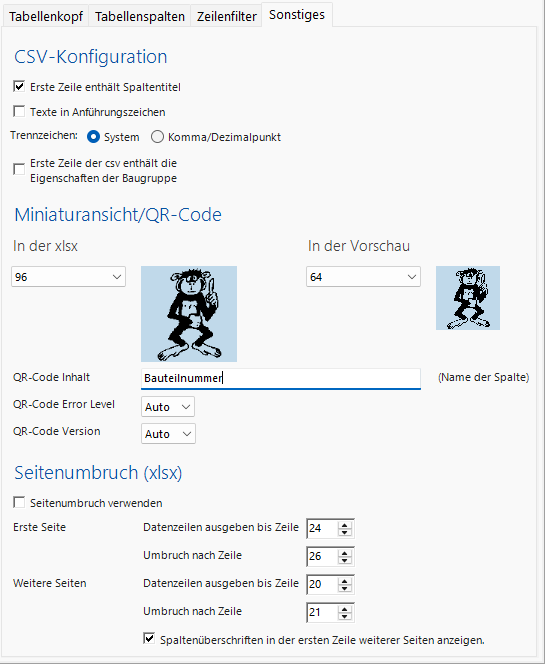

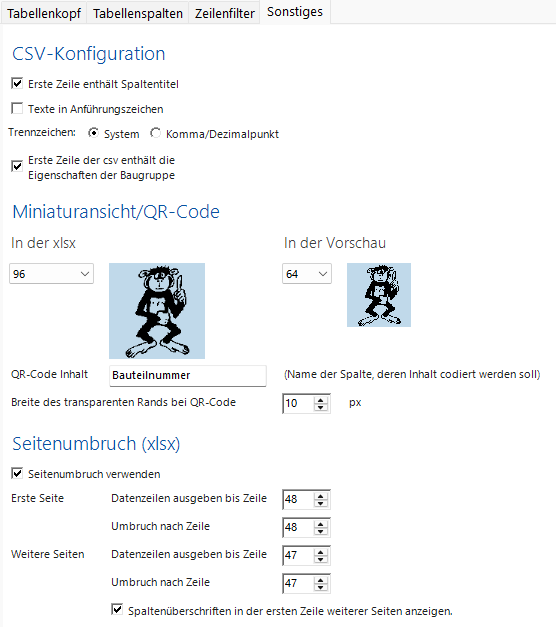

CSV-Konfiguration
CSV-Dateien werden meist als “Transfer-Dateien” zur Übergabe einer Stückliste an eine Warenwirtschaft exportiert.
Bei Kundenanpassungen wurde in der Vergangenheit häufig in der ersten Zeile die Eigenschaften der Baugruppe erwartet (zur Identifikation). Diese Option kann hier aktiviert werden.
Die Anzeige der Spaltentitel in der ersten Zeile können Sie hier ebenfalls konfiguriert.
Miniaturansicht/QR-Code
Für Bilder kann hier die Größe in der Vorschau und ion der finalen xlsx angegeben werden.
Für eine Spalte mit QR-Code muss der Name der Spalte angegeben werden, dessen Wert kodiert werden soll (Beispiel: “Bauteilnummer”.)
Seitenumbruch
Geben Sie hier den Seitenumbruch für die erste und für weitere Seiten getrennt an. Zusätzlich können Sie zu Beginn weiterer Seiten immer die Spaltenüberschriften anzeigen lassen.
