WARUM?
Die Bauteilelemente Bohrungen, Fasen, Radien, Gewinde und Arbeitsebenen können hiermit im Browser nach ihren Fertigungseigenschaften umbenannt werden. Dadurch sieht man sofort z.B. ob Sacklöcher mit Gewinde oder Radien gleich ausgeführt sind (Standardisierung). Ungleiche Radien, wenn diese nicht unbedingt erforderlich sind, erhöhen den Fertigungsaufwand enorm (Werkzeugwechsel). Bei Bohrungen können zusätzlich Toleranzangaben eingeblendet werden, z.B.
2x Ø4 mm (H7) durch_1; oder Ø7 mm (+/-0,2 mm) durch_1.

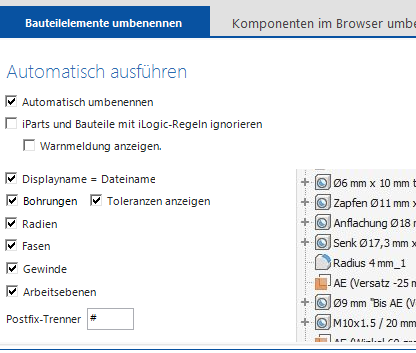

Im Register „Bauteilelemente umbenennen“ kann eingestellt werden, welche Bauteilelemente umbenannt werden sollen, und ob dies automatisch ausgeführt werden soll.

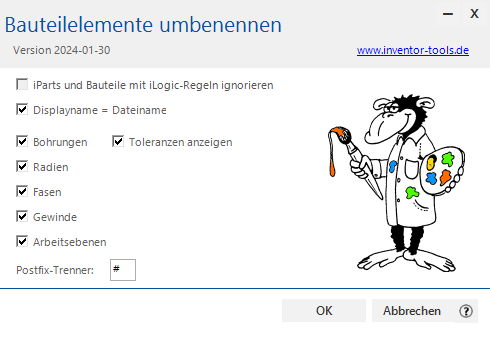

Ändern Sie den Postfix-Trenner in eine Raute. Der Postfixtrenner dient zum „Schutz“ eines zusätzlichen, hinten angestellten, Kommentars im Browsernamen.
Aktivieren Sie nun die Komponente „340860 – Schiene, unten“.
Die „Bohrung_M6“ soll um den Kommentar #Leitblechanschluss ergänzt werden:

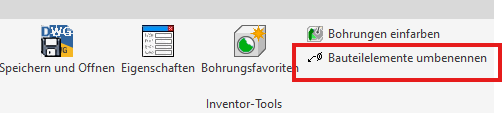

Führen Sie eine manuelle Umbenennung durch:
Ergebnis:
Testen Sie weitere Möglichkeiten durch Änderung von Bohrungsdurchmessern oder Hinzufügen von Rundungen/Fasen.
Oder als Video
